01 / 信頼性アーキテクチャ
信頼性ブロック図とは
信頼性ブロック図（RBD）は、システムコンポーネントが正常な運用にどのように寄与するかを図で表したものです。
各ブロックはコンポーネントまたはサブシステムを表します。
ブロック間の接続は、システムが正常に機能するために必要な論理的関係を表します。
概念的には：
開始 ↓ コンポーネントA ↓ コンポーネントB ↓ 終了
必要なコンポーネントが正常に動作した場合にのみ、システムは機能します。
こうした関係を図でモデル化することで、個々のコンポーネントだけでなく、システムレベルで信頼性と可用性を評価できます。
02 / 信頼性アーキテクチャ
RBDが重要な理由
信頼性ブロック図は、エンジニアによる次の取り組みを支援します。
- 複雑なアーキテクチャの可視化
- 単一障害点の特定
- 冗長化戦略の評価
- 信頼性の推定
- 可用性の推定
- 代替設計の比較
- 運用リスクの評価
RBDはコンポーネントを個別に分析するのではなく、システムの挙動を全体的に捉えます。
03 / 信頼性アーキテクチャ
FUSIONにおけるRBD
FUSIONフレームワークは、ソフトウェアとハードウェア双方の信頼性情報を統合し、従来の信頼性ブロック図を拡張します。
各ノードには次の情報を含められます。
- ソフトウェア信頼性指標
- ハードウェア信頼性指標
- 故障率
- 修復特性
- 可用性パラメーター
概念的には：
ソフトウェア信頼性
+
ハードウェア信頼性
↓
統合ノード複数の統合ノードを組み合わせて、より大規模なシステムアーキテクチャを構成できます。
この手法により、ソフトウェアとハードウェアを統合したフレームワークを用いて、システムレベルの信頼性と可用性を分析できます。
04 / 信頼性アーキテクチャ
インテリジェント・グラフィカル・エディター（iGRED）

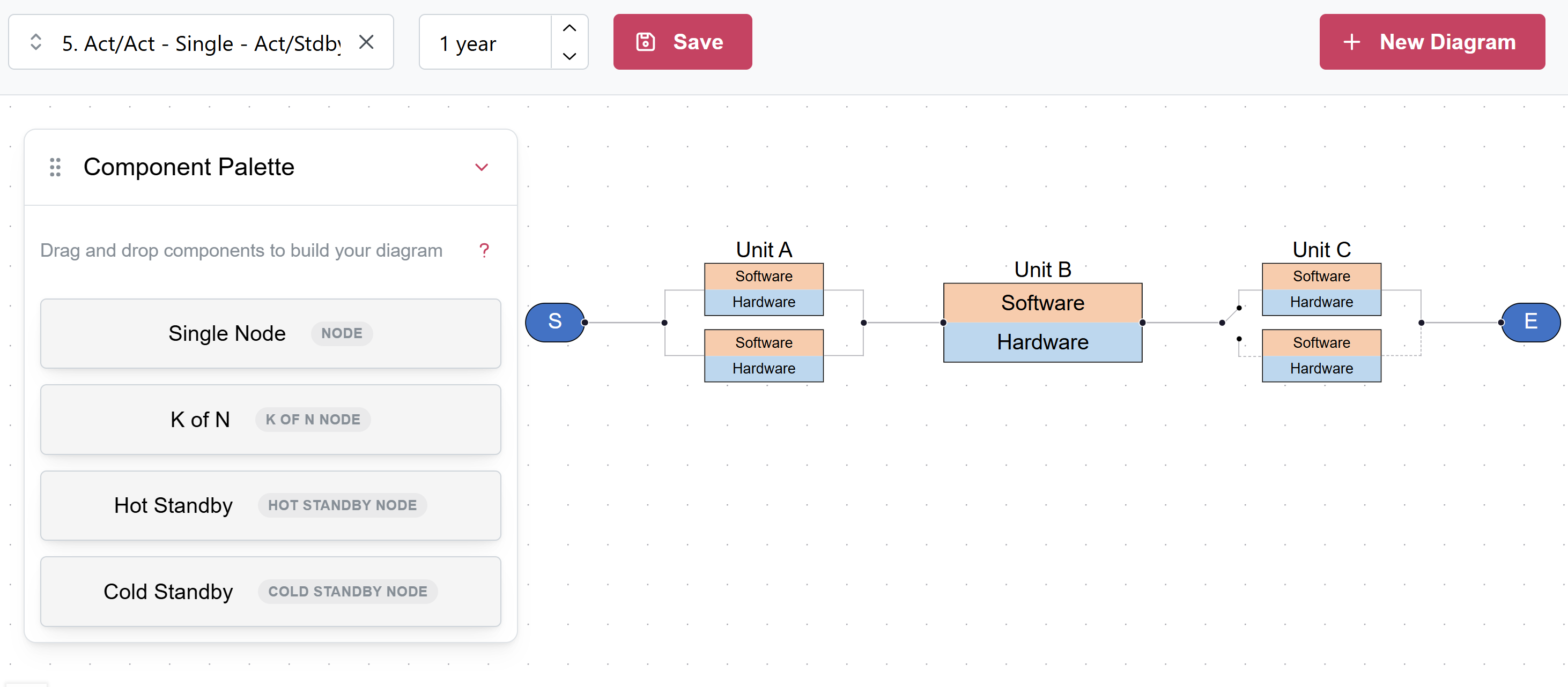

RBDの作成を簡素化するため、FUSIONはインテリジェント・グラフィカル・エディター（iGRED）を提供します。
図を手作業で作成して信頼性方程式を導出する代わりに、エンジニアは直感的なドラッグ＆ドロップ操作でシステムを構築できます。
このプラットフォームには、一般的な信頼性アーキテクチャに対応する事前構成済みテンプレートのライブラリが用意されています。
05 / 信頼性アーキテクチャ
テンプレートベースのモデリング
従来の信頼性分析では、信頼性ブロック図を手作業で作成し、システム構造を数式で表す必要があることがよくあります。
FUSIONは、事前構成済みアーキテクチャテンプレートのライブラリによって、このプロセスを簡素化します。
対応するテンプレート：
- 単一ノード
- 直列システム
- 並列システム
- アクティブ・アクティブ構成
- ホットスタンバイシステム
- コールドスタンバイシステム
- k-out-of-nアーキテクチャ
エンジニアはドラッグ＆ドロップ操作で複雑なシステムを素早く構築でき、正確な分析に必要な信頼性上の関係も保持されます。信頼性方程式を手作業で導出する必要はありません。
この手法はモデリングの負担を減らし、一貫性を高め、信頼性工学の実践をより広く可能にします。
06 / 信頼性アーキテクチャ
一般的なRBDアーキテクチャ
直列アーキテクチャ
直列アーキテクチャでは、システムが動作するためにすべてのコンポーネントが正常に機能する必要があります。
A → B → C
いずれかのコンポーネントが故障すると、システム全体が故障します。
直列アーキテクチャは単純ですが、単一障害点に弱い場合があります。
並列アーキテクチャ
並列アーキテクチャでは、複数のコンポーネントが代替の運用経路を提供します。
A
開始 終了
B少なくとも一つの経路が利用可能であれば、システムは稼働を継続します。
並列アーキテクチャは冗長化によって信頼性と可用性を高めます。
アクティブ・アクティブアーキテクチャ
アクティブ・アクティブシステムでは、複数のユニットが同時に稼働します。
利点：
- 負荷分散
- 可用性の向上
- 耐障害性の強化
これらのアーキテクチャは、通信やクラウド環境で広く用いられています。
アクティブ・スタンバイアーキテクチャ
アクティブ・スタンバイシステムでは、一方のコンポーネントが稼働し、もう一方は故障直後に運用を引き継げる状態で待機します。
利点：
- サービス継続性の向上
- フェイルオーバーの簡素化
- 可用性の向上
これらのアーキテクチャは、ミッションクリティカルなシステムでよく使用されます。
k-out-of-nアーキテクチャ
k-out-of-nアーキテクチャは、n個のコンポーネントのうち少なくともk個が稼働していれば正常に動作します。
例：
- 3個中2個のシステム
- 5個中3個のシステム
- 6個中4個のシステム
これらの構成は、個々のコンポーネント故障の影響を抑えながら耐障害性を実現します。
07 / 信頼性アーキテクチャ
信頼性の自動分析
RBDを作成すると、FUSIONは信頼性と可用性を自動計算します。
エンジニアは次の項目をすぐに評価できます。
- 故障率
- 信頼性
- 平均故障時間（MTTF）
- 平均修復時間（MTTR）
- 平均故障間隔（MTBF）
- 可用性
この機能により手作業での信頼性計算が不要になり、システムの設計・評価時に即座にフィードバックが得られます。
08 / 信頼性アーキテクチャ
統合分析結果の例

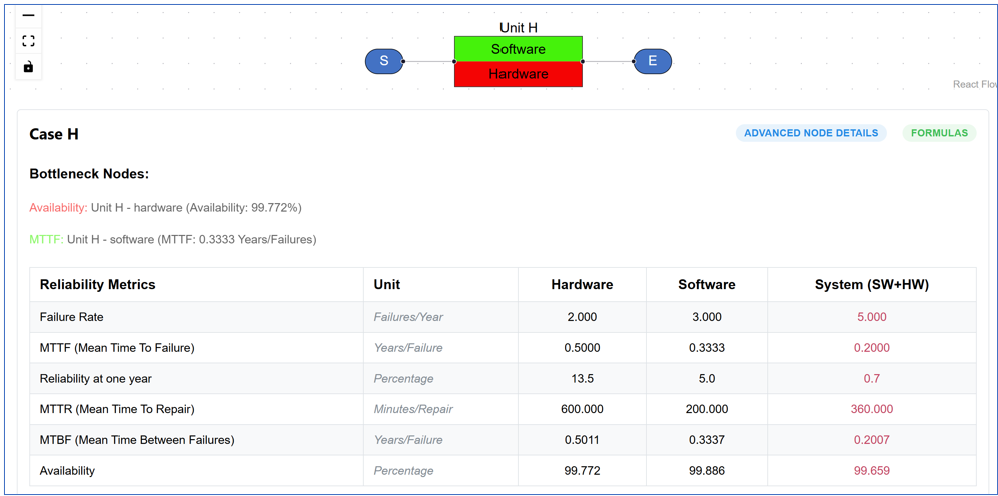

図2の例は、ソフトウェアとハードウェアの信頼性情報を組み合わせてシステムレベルの指標を算出する方法を示しています。
出力例：
- 故障率：年間5件
- MTTF：0.20年
- 1年時点の信頼度：0.7%
- MTTR：360分
- MTBF：0.2007年
- 可用性：99.659%
システムアーキテクチャやコンポーネント特性の変更に応じて、これらの指標は自動的に更新されます。
09 / 信頼性アーキテクチャ
信頼性ボトルネックの特定
複雑なシステムでは、少数のコンポーネントが信頼性と可用性全体に大きな影響を及ぼすことがよくあります。
FUSIONは次の項目を自動的に特定します。
- 信頼性のボトルネック
- 可用性のボトルネック
- 重要なソフトウェアコンポーネント
- 重要なハードウェアコンポーネント
- 単一障害点
この機能により、エンジニアは改善活動に優先順位を付け、最も効果の高い領域にリソースを集中できます。
10 / 信頼性アーキテクチャ
モデリングから意思決定支援へ
信頼性ブロック図は可視化にとどまりません。
次のエンジニアリング上の意思決定を支援します。
- アーキテクチャの選定
- 冗長化戦略
- 可用性の向上
- 信頼性の最適化
- リスクの低減
その結果、レジリエンスを備えたソフトウェア集約型システムを設計するための実用的なフレームワークが得られます。
11 / 信頼性アーキテクチャ
現代のシステムを支える
RBDに基づく分析は、特に次の分野で有用です。
- Open RANネットワーク
- クラウドネイティブ・プラットフォーム
- 航空宇宙システム
- 医療システム
- 半導体製造システム
- 産業オートメーションシステム
- 自律型輸送システム
これらの環境では、ソフトウェアとハードウェアの挙動に加え、運用レジリエンスを統合的に評価する必要があります。
12 / 信頼性アーキテクチャ
従来の信頼性分析を超えて
従来の信頼性ツールは、主にハードウェアの挙動に焦点を当てることがよくあります。
FUSIONは次の要素を統合し、この視点を拡張します。
ソフトウェア信頼性
+
ハードウェア信頼性
↓
システム信頼性
↓
システム可用性
↓
運用リスクこの統合的なアプローチにより、現代のソフトウェア集約型システムをより現実的に表現できます。
13 / 信頼性アーキテクチャ
運用上の意思決定の基盤
FUSIONは、グラフィカルモデリング、ソフトウェア・ハードウェアの統合信頼性分析、自動計算、ボトルネック特定を組み合わせ、信頼性ブロック図を実用的な意思決定支援機能へと発展させます。
エンジニアは導入前に代替アーキテクチャを評価し、運用性能を予測して、システムのレジリエンスを高められます。
14 / 信頼性アーキテクチャ
今後に向けて
信頼性ブロック図は、統合信頼性工学のアーキテクチャ基盤となります。
次の手法ページでは、統合された信頼性と可用性の情報を用い、複雑な運用環境におけるミッションの成功、サービス継続性、運用レジリエンスを評価する「システム可用性と運用リスク評価」を紹介します。
これらの機能が一体となり、予測型の信頼性工学と可用性工学のためのFUSION™フレームワークの基盤を形成します。
